図は代表例を示し、機種や仕様により配管方向や形状が異なる場合があります。
冷却塔構造

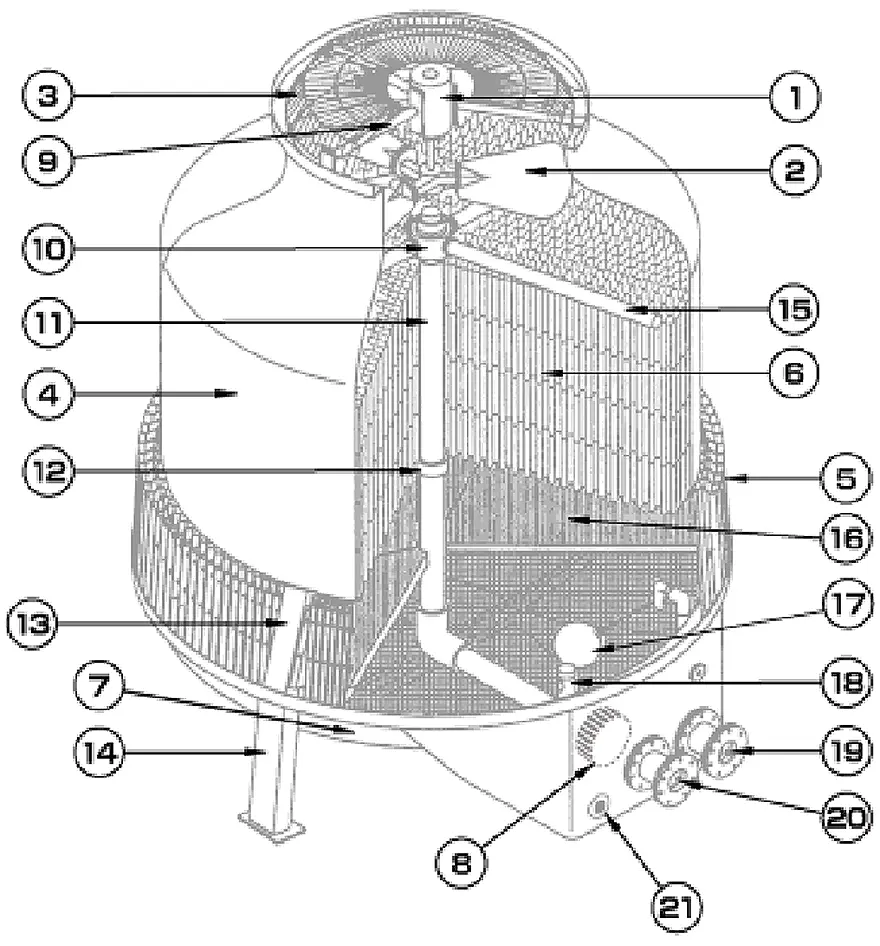

丸形開放式構造図
※3Dデータ表示に数秒掛かります
| 品番 | 品名 | 品番 | 品名 |
|---|---|---|---|
| 1 | 冷却塔用モータ | 12 | 充てん材受け |
| 2 | ファン | 13 | 通風口支柱 |
| 3 | ファンガード | 14 | 脚 |
| 4 | ファンケーシング | 15 | 散水パイプ |
| 5 | ルーバ | 16 | 消音マット |
| 6 | 充てん材 | 17 | ボールタップ |
| 7 | 下部水槽 | 18 | オーバフローパイプ |
| 8 | ストレーナ | 19 | 循環水出口 |
| 9 | モータステー | 20 | 循環水入口 |
| 10 | スプリンクラーヘッ | 21 | ドレン |
| 11 | 立上りパイプ |

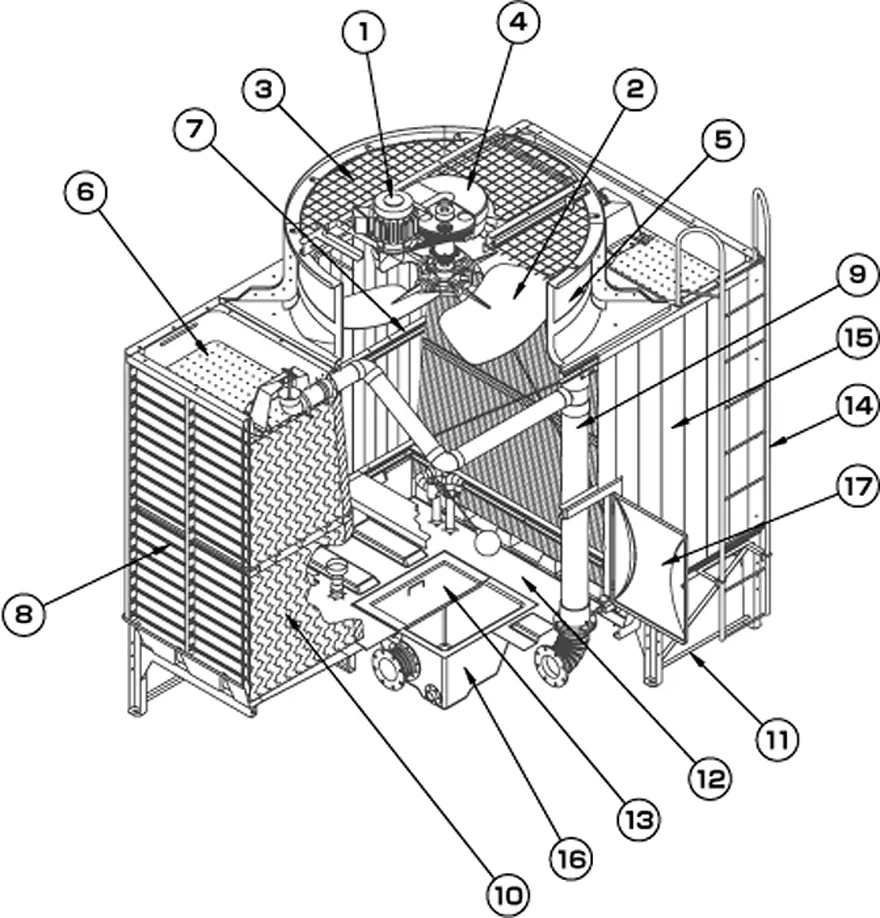

角形開放式構造図
図は代表例を示し、機種や仕様により配管方向や形状が異なる場合があります。
※3Dデータ表示に数秒掛かります
| 品番 | 品名 | 品番 | 品名 |
|---|---|---|---|
| 1 | 冷却塔用モータ | 11 | 下部フレーム |
| 2 | ファン | 12 | 下部水槽 |
| 3 | ファンガード | 13 | ストレーナ |
| 4 | ベルトカバー | 14 | 梯子 |
| 5 | ファンケーシング | 15 | 外側板 |
| 6 | 上部散水槽 | 16 | 落し込み水槽 |
| 7 | 本体骨組 | 17 | 点検口 |
| 8 | ルーバ | ||
| 9 | 内部配管 | ||
| 10 | 充てん材 |

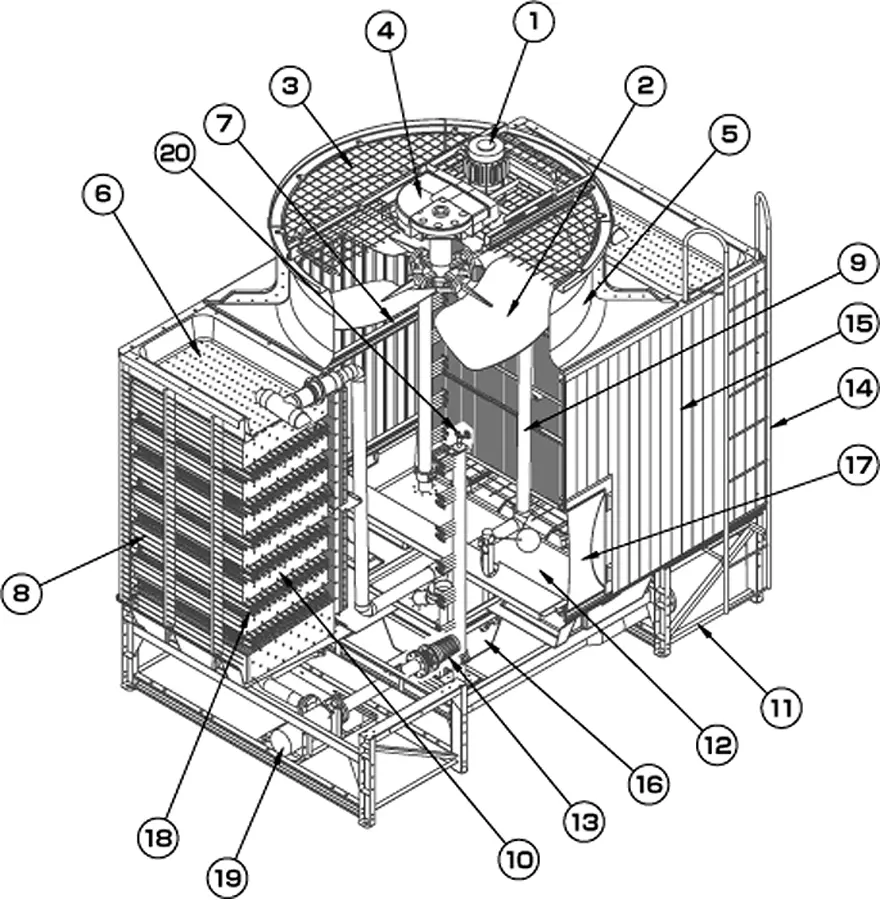

角形密閉式構造図
図は代表例を示し、機種や仕様により配管方向や形状が異なる場合があります。
※3Dデータ表示に数秒掛かります
| 品番 | 品名 | 品番 | 品名 |
|---|---|---|---|
| 1 | 冷却塔用モータ | 11 | 下部フレーム |
| 2 | ファン | 12 | 下部水槽 |
| 3 | ファンガード | 13 | ストレーナ |
| 4 | ベルトカバー | 14 | 梯子 |
| 5 | ファンケーシング | 15 | 外側板 |
| 6 | 上部散水槽 | 16 | 落し込み水槽 |
| 7 | 本体骨組 | 17 | 点検口 |
| 8 | ルーバ | 18 | 熱交換器 |
| 9 | 内部配管 | 19 | 散布水ポンプ |
| 10 | 充てん材 | 20 | エア抜きバルブ |
