搬入荷姿図

開放型　ターボ冷凍機用(SDC-U型)

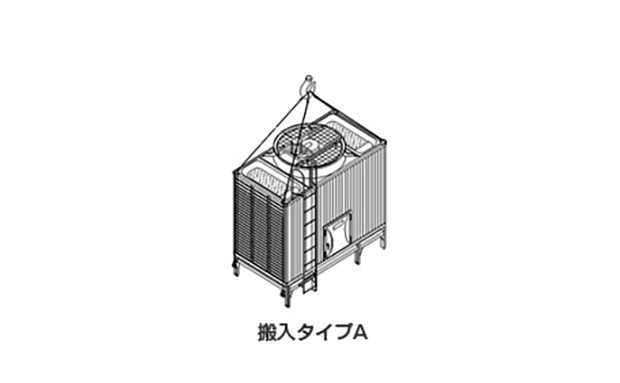

搬入タイプA

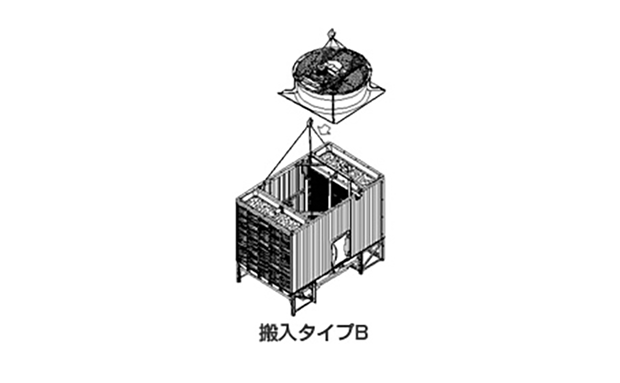

搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
SDC-U50 ASD / ASSD A － 450 x 1
SDC-U75 ASD / ASSD A － 500 x 1
SDC-U85 ASD / ASSD A － 510 x 1
SDC-U100 ASD / ASSD A － 590 x 1
SDC-U125 ASD / ASSD A － 600 x 1
SDC-U150 ASD / ASSD B 200 x 1 620 x 1
SDC-U175 ASD / ASSD B 240 x 1 650 x 1
SDC-U200 ASD / ASSD B 270 x 1 730 x 1
SDC-U225 ASD / ASSD B 330 x 1 780 x 1
SDC-U250 ASD / ASSD B 350 x 1 780 x 1
SDC-U300 ASD / ASSD B 200 x 2 620 x 2
SDC-U350 ASD / ASSD B 240 x 2 650 x 2
SDC-U400 ASD / ASSD B 270 x 2 730 x 2
SDC-U450 ASD / ASSD B 330 x 2 780 x 2
SDC-U500 ASD / ASSD B 350 x 2 780 x 2
SDC-U600 ASD / ASSD B 270 x 3 730 x 3
SDC-U700 ASD / ASSD B 350 x 3 780 x 3
SDC-U800 ASD / ASSD B 270 x 4 730 x 4
SDC-U900 ASD / ASSD B 330 x 4 780 x 4
SDC-U1000 ASD / ASSD B 350 x 4 780 x 4

開放型　二重効用吸収式冷凍機用(SDW-U型)

搬入タイプA
搬入タイプB
型式
 搬入
タイプ 		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
SDW-U35 ASD / ASSD A － 450 x 1
SDW-U50 ASD / ASSD A － 500 x 1
SDW-U60 ASD / ASSD A － 510 x 1
SDW-U70 ASD / ASSD A － 590 x 1
SDW-U90 ASD / ASSD A － 600 x 1
SDW-U100 ASD / ASSD B 200 x 1 620 x 1
SDW-U105 ASD / ASSD B 200 x 1 620 x 1
SDW-U115 ASD / ASSD B 240 x 1 650 x 1
SDW-U125 ASD / ASSD B 240 x 1 650 x 1
SDW-U135 ASD / ASSD B 270 x 1 730 x 1
SDW-U140 ASD / ASSD B 270 x 1 730 x 1
SDW-U150 ASD / ASSD B 330 x 1 780 x 1
SDW-U160 ASD / ASSD B 330 x 1 780 x 1
SDW-U175 ASD / ASSD B 350 x 1 780 x 1
SDW-U200 ASD / ASSD B 200 x 2 620 x 2
SDW-U210 ASD / ASSD B 200 x 2 620 x 2
SDW-U230 ASD / ASSD B 240 x 2 650 x 2
SDW-U250 ASD / ASSD B 240 x 2 650 x 2
SDW-U270 ASD / ASSD B 270 x 2 730 x 2
SDW-U280 ASD / ASSD B 270 x 2 730 x 2
SDW-U300 ASD / ASSD B 330 x 2 780 x 2
SDW-U320 ASD / ASSD B 330 x 2 780 x 2
SDW-U350 ASD / ASSD B 350 x 2 780 x 2
SDW-U375 ASD / ASSD B 240 x 3 650 x 3
SDW-U405 ASD / ASSD B 270 x 3 730 x 3
SDW-U420 ASD / ASSD B 270 x 3 730 x 3
SDW-U450 ASD / ASSD B 330 x 3 780 x 3
SDW-U480 ASD / ASSD B 330 x 3 780 x 3
SDW-U525 ASD / ASSD B 350 x 3 780 x 3
SDW-U540 ASD / ASSD B 270 x 4 730 x 4
SDW-U560 ASD / ASSD B 270 x 4 730 x 4
SDW-U600 ASD / ASSD B 330 x 4 780 x 4
SDW-U640 ASD / ASSD B 330 x 4 780 x 4
SDW-U700 ASD / ASSD B 350 x 4 780 x 4

開放型　ターボ冷凍機用　白煙防止型(SPC-U型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
SPC-U45 ASD6 / ASSD6 A － 450 x 1
SPC-U65 ASD6 / ASSD6 A － 500 x 1
SPC-U75 ASD6 / ASSD6 A － 510 x 1
SPC-U90 ASD6 / ASSD6 A － 590 x 1
SPC-U100 ASD6 / ASSD6 A － 600 x 1
SPC-U125 ASD6 / ASSD6 B 200 x 1 620 x 1
SPC-U150 ASD6 / ASSD6 B 240 x 1 650 x 1
SPC-U175 ASD6 / ASSD6 B 270 x 1 730 x 1
SPC-U200 ASD6 / ASSD6 B 330 x 1 780 x 1
SPC-U225 ASD6 / ASSD6 B 350 x 1 780 x 1
SPC-U250 ASD6 / ASSD6 B 200 x 2 620 x 2
SPC-U300 ASD6 / ASSD6 B 240 x 2 650 x 2
SPC-U350 ASD6 / ASSD6 B 270 x 2 730 x 2
SPC-U400 ASD6 / ASSD6 B 330 x 2 780 x 2
SPC-U450 ASD6 / ASSD6 B 350 x 2 780 x 2
SPC-U500 ASD6 / ASSD6 B 270 x 3 730 x 3
SPC-U600 ASD6 / ASSD6 B 330 x 3 780 x 3
SPC-U700 ASD6 / ASSD6 B 270 x 4 730 x 4
SPC-U800 ASD6 / ASSD6 B 330 x 4 780 x 4
SPC-U900 ASD6 / ASSD6 B 350 x 4 780 x 4

開放型　二重効用吸収式冷凍機用　白煙防止型(SPW-U型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
SPW-U30 ASD6 / ASSD6 A － 450 x 1
SPW-U45 ASD6 / ASSD6 A － 500 x 1
SPW-U55 ASD6 / ASSD6 A － 510 x 1
SPW-U65 ASD6 / ASSD6 A － 590 x 1
SPW-U80 ASD6 / ASSD6 A － 600 x 1
SPW-U90 ASD6 / ASSD6 B 200 x 1 620 x 1
SPW-U95 ASD6 / ASSD6 B 200 x 1 620 x 1
SPW-U105 ASD6 / ASSD6 B 240 x 1 650 x 1
SPW-U115 ASD6 / ASSD6 B 240 x 1 650 x 1
SPW-U125 ASD6 / ASSD6 B 270 x 1 730 x 1
SPW-U130 ASD6 / ASSD6 B 270 x 1 730 x 1
SPW-U135 ASD6 / ASSD6 B 330 x 1 780 x 1
SPW-U145 ASD6 / ASSD6 B 330 x 1 780 x 1
SPW-U160 ASD6 / ASSD6 B 350 x 1 780 x 1
SPW-U180 ASD6 / ASSD6 B 200 x 2 620 x 2
SPW-U190 ASD6 / ASSD6 B 200 x 2 620 x 2
SPW-U210 ASD6 / ASSD6 B 240 x 2 650 x 2
SPW-U230 ASD6 / ASSD6 B 240 x 2 650 x 2
SPW-U250 ASD6 / ASSD6 B 270 x 2 730 x 2
SPW-U260 ASD6 / ASSD6 B 270 x 2 730 x 2
SPW-U270 ASD6 / ASSD6 B 330 x 2 780 x 2
SPW-U290 ASD6 / ASSD6 B 330 x 2 780 x 2
SPW-U320 ASD6 / ASSD6 B 350 x 2 780 x 2
SPW-U345 ASD6 / ASSD6 B 240 x 3 650 x 3
SPW-U375 ASD6 / ASSD6 B 270 x 3 730 x 3
SPW-U390 ASD6 / ASSD6 B 270 x 3 730 x 3
SPW-U405 ASD6 / ASSD6 B 330 x 3 780 x 3
SPW-U435 ASD6 / ASSD6 B 330 x 3 780 x 3
SPW-U480 ASD6 / ASSD6 B 350 x 3 780 x 3
SPW-U500 ASD6 / ASSD6 B 270 x 4 730 x 4
SPW-U520 ASD6 / ASSD6 B 270 x 4 730 x 4
SPW-U540 ASD6 / ASSD6 B 330 x 4 780 x 4
SPW-U580 ASD6 / ASSD6 B 330 x 4 780 x 4
SPW-U640 ASD6 / ASSD6 B 350 x 4 780 x 4

密閉型　ターボ冷凍機用(MCC型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
MCC-5 AS / ASS   － 255 x 1
MCC-8 AS / ASS   － 295 x 1
MCC-10 AS / ASS   － 345 x 1
MCC-15 AS / ASS   － 435 x 1
MCC-20 AS / ASS   － 550 x 1

密閉型　ターボ冷凍機用(MXC-U型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
MXC-U30 ASW / ASSW A － 800 x 1
MXC-U40 ASW / ASSW A － 1020 x 1
MXC-U50 ASW / ASSW A － 1170 x 1
MXC-U60 ASW / ASSW A － 1180 x 1
MXC-U80 ASW / ASSW B 210 x 1 1300 x 1
MXC-U90 ASW / ASSW B 210 x 1 1310 x 1
MXC-U100 ASW / ASSW B 250 x 1 1390 x 1
MXC-U110 ASW / ASSW B 280 x 1 1430 x 1
MXC-U125 ASW / ASSW B 280 x 1 1520 x 1
MXC-U135 ASW / ASSW B 340 x 1 1640 x 1
MXC-U150 ASW / ASSW B 360 x 1 1660 x 1
MXC-U175 ASW / ASSW B 210 x 2 1310 x 2
MXC-U200 ASW / ASSW B 250 x 2 1390 x 2
MXC-U225 ASW / ASSW B 280 x 2 1430 x 2
MXC-U250 ASW / ASSW B 280 x 2 1520 x 2
MXC-U275 ASW / ASSW B 340 x 2 1640 x 2
MXC-U300 ASW / ASSW B 360 x 2 1660 x 2
MXC-U330 ASW / ASSW B 280 x 3 1430 x 3
MXC-U350 ASW / ASSW B 280 x 3 1520 x 3
MXC-U400 ASW / ASSW B 340 x 3 1640 x 3
MXC-U450 ASW / ASSW B 360 x 3 1660 x 3
MXC-U500 ASW / ASSW B 280 x 4 1520 x 4
MXC-U550 ASW / ASSW B 340 x 4 1640 x 4
MXC-U600 ASW / ASSW B 360 x 4 1660 x 4
MXC-U625 ASW / ASSW B 280 x 5 1520 x 5
MXC-U675 ASW / ASSW B 340 x 5 1640 x 5
MXC-U750 ASW / ASSW B 360 x 5 1660 x 5
MXC-U810 ASW / ASSW B 340 x 6 1640 x 6
MXC-U900 ASW / ASSW B 360 x 6 1660 x 6
MXC-U1050 ASW / ASSW B 360 x 7 1660 x 7

密閉型　二重効用吸収式冷凍機用(MXW-U型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
MXW-U20 ASW / ASSW A － 800 x 1
MXW-U25 ASW / ASSW A － 1020 x 1
MXW-U35 ASW / ASSW A － 1170 x 1
MXW-U40 ASW / ASSW A － 1180 x 1
MXW-U55 ASW / ASSW B 210 x 1 1300 x 1
MXW-U65 ASW / ASSW B 210 x 1 1310 x 1
MXW-U70 ASW / ASSW B 250 x 1 1390 x 1
MXW-U80 ASW / ASSW B 280 x 1 1430 x 1
MXW-U90 ASW / ASSW B 280 x 1 1520 x 1
MXW-U100 ASW / ASSW B 340 x 1 1640 x 1
MXW-U110 ASW / ASSW B 360 x 1 1660 x 1
MXW-U130 ASW / ASSW B 210 x 2 1310 x 2
MXW-U140 ASW / ASSW B 250 x 2 1390 x 2
MXW-U160 ASW / ASSW B 280 x 2 1430 x 2
MXW-U180 ASW / ASSW B 280 x 2 1520 x 2
MXW-U200 ASW / ASSW B 340 x 2 1640 x 2
MXW-U220 ASW / ASSW B 360 x 2 1660 x 2
MXW-U240 ASW / ASSW B 280 x 3 1430 x 3
MXW-U270 ASW / ASSW B 280 x 3 1520 x 3
MXW-U300 ASW / ASSW B 340 x 3 1640 x 3
MXW-U330 ASW / ASSW B 360 x 3 1660 x 3
MXW-U360 ASW / ASSW B 280 x 4 1520 x 4
MXW-U400 ASW / ASSW B 340 x 4 1640 x 4
MXW-U440 ASW / ASSW B 360 x 4 1660 x 4
MXW-U450 ASW / ASSW B 280 x 5 1520 x 5
MXW-U500 ASW / ASSW B 340 x 5 1640 x 5
MXW-U550 ASW / ASSW B 360 x 5 1660 x 5
MXW-U600 ASW / ASSW B 340 x 6 1640 x 6
MXW-U660 ASW / ASSW B 360 x 6 1660 x 6
MXW-U770 ASW / ASSW B 360 x 7 1660 x 7

密閉型　ターボ冷凍機用　白煙防止型(MPC-U型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
MPC-U20 ASW / ASSW A － 800 x 1
MPC-U30 ASW / ASSW A － 1020 x 1
MPC-U40 ASW / ASSW A － 1170 x 1
MPC-U45 ASW / ASSW A － 1180 x 1
MPC-U60 ASW / ASSW B 210 x 1 1300 x 1
MPC-U70 ASW / ASSW B 210 x 1 1310 x 1
MPC-U80 ASW / ASSW B 250 x 1 1390 x 1
MPC-U85 ASW / ASSW B 280 x 1 1430 x 1
MPC-U100 ASW / ASSW B 280 x 1 1520 x 1
MPC-U105 ASW / ASSW B 340 x 1 1640 x 1
MPC-U120 ASW / ASSW B 360 x 1 1660 x 1
MPC-U140 ASW / ASSW B 210 x 2 1310 x 2
MPC-U160 ASW / ASSW B 250 x 2 1390 x 2
MPC-U170 ASW / ASSW B 280 x 2 1430 x 2
MPC-U200 ASW / ASSW B 280 x 2 1520 x 2
MPC-U210 ASW / ASSW B 340 x 2 1640 x 2
MPC-U240 ASW / ASSW B 360 x 2 1660 x 2
MPC-U255 ASW / ASSW B 280 x 3 1430 x 3
MPC-U300 ASW / ASSW B 280 x 3 1520 x 3
MPC-U315 ASW / ASSW B 340 x 3 1640 x 3
MPC-U360 ASW / ASSW B 360 x 3 1660 x 3
MPC-U400 ASW / ASSW B 280 x 4 1520 x 4
MPC-U420 ASW / ASSW B 340 x 4 1640 x 4
MPC-U480 ASW / ASSW B 360 x 4 1660 x 4
MPC-U500 ASW / ASSW B 280 x 5 1520 x 5
MPC-U525 ASW / ASSW B 340 x 5 1640 x 5
MPC-U600 ASW / ASSW B 360 x 5 1660 x 5
MPC-U630 ASW / ASSW B 340 x 6 1640 x 6
MPC-U720 ASW / ASSW B 360 x 6 1660 x 6
MPC-U840 ASW / ASSW B 360 x 7 1660 x 7

密閉型　二重効用吸収式冷凍機用　白煙防止型(MPW-U型)

搬入タイプA
搬入タイプB
型式 搬入
タイプ		 ファンユニット 本体ユニット
質量
[kg]		 台数 質量
[kg]		 台数
MPW-U15 ASW / ASSW A － 800 x 1
MPW-U20 ASW / ASSW A － 1020 x 1
MPW-U25 ASW / ASSW A － 1170 x 1
MPW-U30 ASW / ASSW A － 1180 x 1
MPW-U40 ASW / ASSW B 210 x 1 1300 x 1
MPW-U50 ASW / ASSW B 210 x 1 1310 x 1
MPW-U55 ASW / ASSW B 250 x 1 1390 x 1
MPW-U60 ASW / ASSW B 280 x 1 1430 x 1
MPW-U70 ASW / ASSW B 280 x 1 1520 x 1
MPW-U80 ASW / ASSW B 340 x 1 1640 x 1
MPW-U85 ASW / ASSW B 360 x 1 1660 x 1
MPW-U100 ASW / ASSW B 210 x 2 1310 x 2
MPW-U110 ASW / ASSW B 250 x 2 1390 x 2
MPW-U120 ASW / ASSW B 280 x 2 1430 x 2
MPW-U140 ASW / ASSW B 280 x 2 1520 x 2
MPW-U160 ASW / ASSW B 340 x 2 1640 x 2
MPW-U170 ASW / ASSW B 360 x 2 1660 x 2
MPW-U180 ASW / ASSW B 280 x 3 1430 x 3
MPW-U210 ASW / ASSW B 280 x 3 1520 x 3
MPW-U240 ASW / ASSW B 340 x 3 1640 x 3
MPW-U255 ASW / ASSW B 360 x 3 1660 x 3
MPW-U280 ASW / ASSW B 280 x 4 1520 x 4
MPW-U320 ASW / ASSW B 340 x 4 1640 x 4
MPW-U340 ASW / ASSW B 360 x 4 1660 x 4
MPW-U350 ASW / ASSW B 280 x 5 1520 x 5
MPW-U400 ASW / ASSW B 340 x 5 1640 x 5
MPW-U425 ASW / ASSW B 360 x 5 1660 x 5
MPW-U480 ASW / ASSW B 340 x 6 1640 x 6
MPW-U510 ASW / ASSW B 360 x 6 1660 x 6
MPW-U595 ASW / ASSW B 360 x 7 1660 x 7
