冷却塔メンテナンス
トラブルシューティング

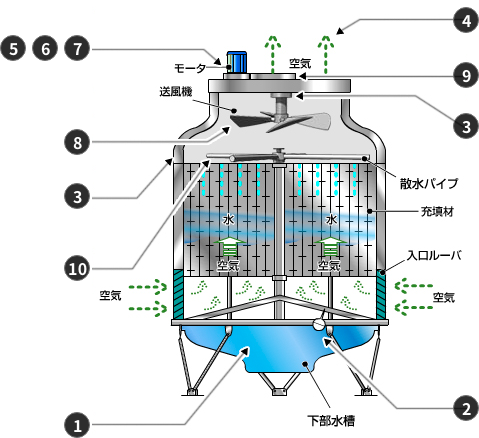

故障の原因および対策
① 水温が下がらない
| 原因1 循環水量の過不足 | 対策 | 銘板記載の水量に調整 |
| 原因2 吸込気流の偏流 | 対策 | 通風環境の改善 |
| 原因3 塔吐出空気の再循環 | 対策 | 通風環境の改善 改善されない場合はお問い合わせください。 |
| 原因4 散水装置の回転不足 | 対策 | 散水パイプの取付角度調整、銘板記載の水量に調整 改善されない場合及びSBC100型以上についてはお問い合わせください。 |
| 原因5 ファン風量の不足 | 対策 | ベルトの調整及び交換 改善されない場合についてはお問い合わせください。 |
| 原因6 充てんの目詰まり | 対策 | 目詰まり箇所を清掃または交換 お問い合わせください。 |
| 原因7 ベルトのゆるみ、または切断 | 対策 | ベルトの調整及び交換 |
③ 異常音および振動
| 原因1 ファン先端と塔体の接触 | 対策 | お問い合わせください。 |
| 原因2 締付けボルトのゆるみ | 対策 | 点検、締め直し |
| 原因3 モータの故障 | 対策 | モータの交換 お問い合わせください。 |
| 原因4 ファンの破損 | 対策 | ファンの交換 お問い合わせください。 |
| 原因5 据付が不良である | 対策 | 据付状態を調査(基礎・配管施工等) |
④ キャリーオーバー（水飛散）
| 原因1 散水装置の不具合 | 対策 | 散水装置の調整及び交換 改善されない場合及びSBC100型以上についてはお問い合わせください。 |
| 原因2 充てん材の目詰まり | 対策 | 目詰まり箇所を清掃または交換 お問い合わせください。 |
| 原因3 循環水量の過大 | 対策 | 銘板記載の水量に調整 |
⑦ モータの回転が上がらない
| 原因1 Y－△始動器等の誤接続 | 対策 | 銘板通りに接続する 電気専門業者へ問い合わせ願います。 改善されない場合はお問い合わせください。 |
⑧ ファンが回転しない、ファンの回転数が低い（ベルト減速器の場合）
| 原因1 ベルトの切断 | 対策 | ベルトの交換 見積もり依頼は代理店へお問い合わせください。 |
| 原因2 ベルトの異常スリップ | 対策 | ベルトの調整または交換 見積もり依頼は代理店へお問い合わせください。 |
⑨ ファン発停時「キー」という音がする
| 原因1 ベルトの異常スリップ | 対策 | ベルトテンション調整または交換、必要に応じて大小プーリの交換 見積もり依頼は代理店へお問い合わせください。 |
⑩ 散水パイプが回らない
| 原因1 循環水量不足 | 対策 | 銘板記載の水量に調整 |
| 原因2 スプリンクラーヘッド不良 | 対策 | スプリンクラーヘッドの交換 お問い合わせください。 |

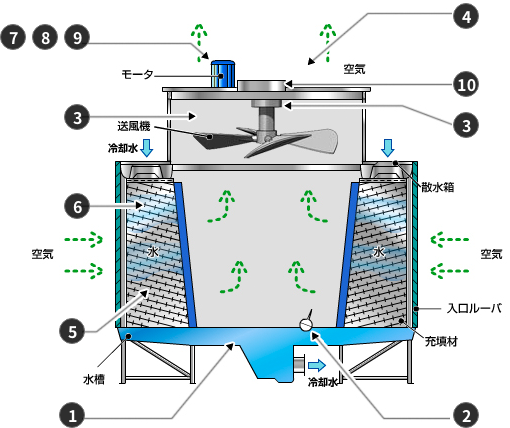

故障の原因および対策
① 水温が下がらない
| 原因1 循環水量の過不足 | 対策 | 銘板記載の水量に調整 |
| 原因2 吸込気流の偏流 | 対策 | 通風環境の改善 |
| 原因3 塔吐出空気の再循環 | 対策 | 通風環境の改善 改善されない場合はお問い合わせください。 |
| 原因4 上部散水槽散水孔の目詰まり | 対策 | 塵埃・スケールを除去 |
| 原因5 ファン風量の不足 | 対策 | ベルトの調整及び交換 改善されない場合についてはお問い合わせください。 |
| 原因6 充てんの目詰まり | 対策 | 目詰まり箇所を清掃または交換 お問い合わせください。 |
| 原因7 ベルトのゆるみ、または切断 | 対策 | ベルトの調整及び交換 |
② 循環水の減少・不足
| 原因1 散水パイプ孔の目詰まり | 対策 | 塵埃・スケールを除去 |
| 原因2 ストレーナの目詰まり | 対策 | 塵埃の除去・清掃 |
| 原因3 下部水槽の水位低下 | 対策 | ボールタップ・補給水系統の調整及び交換 |
④ キャリーオーバー（水飛散）
| 原因1 開放式冷却塔の循環水水量が過大 | 対策 | 銘板記載の水量に調整 |
| 原因2 充てん材の目詰まり | 対策 | 目詰まり箇所を清掃または交換 お問い合わせください。 |
| 原因3 循環水量の過大 | 対策 | 銘板記載の水量に調整 |
⑤ 熱交換器コイルの破損
| 原因1 冬季の凍結 | 対策 | 水抜きの徹底または不凍液使用の場合不凍液濃度の確認 お問い合わせください。 |
⑥ 藻が発生する
| 原因1 光合成による成長 | 対策 | 上部水槽蓋（オプション）等による日光の遮断、薬品投入 お問い合わせください。 |
⑨ モータの回転が上がらない
| 原因1 Y－△始動器等の誤接続 | 対策 | 銘板通りに接続する 電気専門業者へ問い合わせ願います。 改善されない場合はお問い合わせください。 |
⑩ ファン発停時「キー」という音がする
| 原因1 ベルトの異常スリップ | 対策 | ベルトテンション調整または交換、必要に応じて大小プーリの交換 見積もり依頼は代理店へお問い合わせください。 |
