SERIE 3D(4)

Bombas normalizadas EN 733

  • Construcción robusta
  • Alta eficiencia
  • Impulsor en acero inoxidable
Contacto

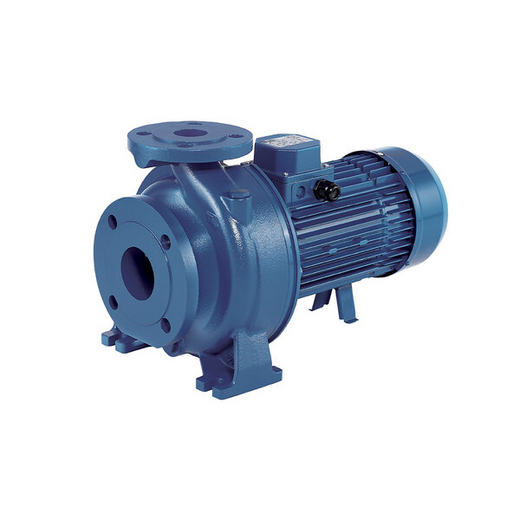

Bomba centrífuga normalizada de hierro fundido con impulsor de acero AISI 304 y AISI 316 y aspiración axial e impulsión radial con motores de 2 ó 4 polos.
La SERIE 3D está dotada de configuración con diseño «Back pull-out» que permite retirar el motor, el acoplamiento, el soporte saliente y el impulsor sin afectar al alojamiento del cuerpo de la bomba ni desmontar los tubos.
Los múltiples tipos de cierre mecánico que pueden montarse en las electrobombas permiten utilizar materiales especiales y, por tanto, adaptarse a las distintas necesidades en función, por ejemplo, del tipo de líquido, la temperatura u otros factores de uso, cubriendo, según los modelos, un amplio rango de temperaturas.

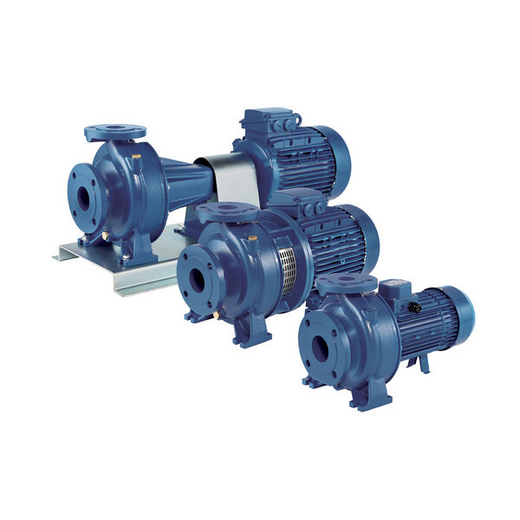

La SERIE 3D se divide en 3 versiones:

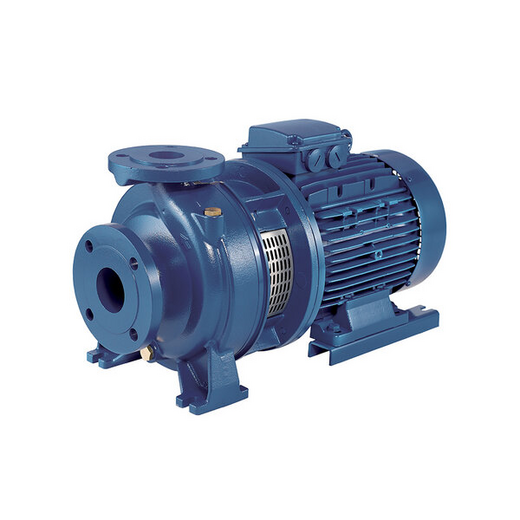

• SERIE 3D monobloc con eje prolongado
• SERIE 3DS con eje acoplado y motor IEC estándar

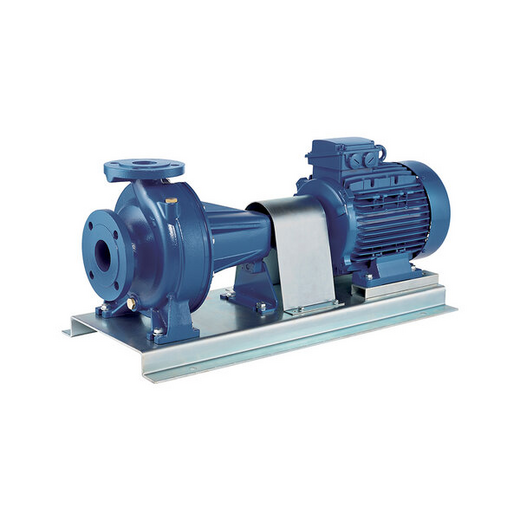

• SERIE 3DP con espaciador y motor IEC estándar

Para obtener más información técnica, consulte el Databook.

• Sistemas de calefacción, ventilación y aire acondicionado
• Abastecimiento de agua de instalaciones domésticas, agrícolas e industriales
• Presurización
• Sistemas Contra incendios
• Instalaciones para la manipulación de líquidos industriales
• Riego en empresas agrícolas e instalaciones deportivas
• Sistemas de lavado
The 3D models are indicative and may not perfectly correspond to the real dimensions of the product. For further information, consult the sales network/TCS

Documentación comercial

Documentación técnica

Planos 3D

Para la SERIE 3 y la SERIE 3D, ¿cuál es la máxima viscosidad fluida admisible?

Es necesario que el Servicio Técnico de Atención al Cliente de EBARA compruebe la idoneidad del modelo de bomba con las características físicas de la solución (concentración y temperatura). Puede ser necesario hacer modificaciones en el motor o en el sistema hidráulico de la bomba para cumplir con los requisitos de trabajo en función de las características específicas del líquido.


¿Cuál es la diferencia entre la SERIE 3 y la SERIE 3D?

La diferencia entre las dos versiones está en el material de construcción del cuerpo de la bomba, de acero inoxidable AISI 304 o AISI 316L para la SERIE 3, de hierro fundido para la SERIE 3D.


¿Se puede instalar la bomba SERIE 3 o SERIE 3D en vertical?

Sí, pero solo en condiciones específicas de aplicación. Consulte a nuestro Servicio Técnico de Atención al Cliente

Características técnicas

Datos técnicos Caudal Hasta 138 m³/h
Altura manométrica Hasta 70 m
Presión máx. de trabajo 10 bar
Temperatura máx. Del líquido -5 °C ÷ +110°C para versiones H, HS, HW, HSW
-5 °C ÷ +90 °C para versiones estándar
-20 °C ÷ +120 °C para versiones E
MEI > 0,4
Polos 2 y 4
Clase de aislamiento F
Grado de protección IP55
Tensión Monofásico 1~230 V ±10 %
Trifásico 3~230/400 V ±10 %
Trifásico 3~400/690 V ±10 %
Materiales Cuerpo bomba Hierro fundido
Impulsor Acero inoxidable AISI 304 (EN 1.4301)
AISI 316 (EN 1.4401) microfundido para SERIE 3D 65, 80
Eje Acero inoxidable Acero inoxidable 304 (EN 1.4301)
Junta mecánica Estándar = Cerámica/Carbón/NBR
H = Grafito/Cerámica/FPM
HS = Carburo de Silicio/Carburo de Silicio/FPM
HW = Carburo de Tungsteno/Carburo de Tungsteno/FPM
HSW = Carburo de Silicio/Carburo de Tungsteno/FPM
E = Grafito/Cerámica/EPDM
Soporte motor Fundición para modelos 32-200/3, 15, 18,5 y 22 kW
Aluminio para el resto de la gama

Quizás tenga también interés en

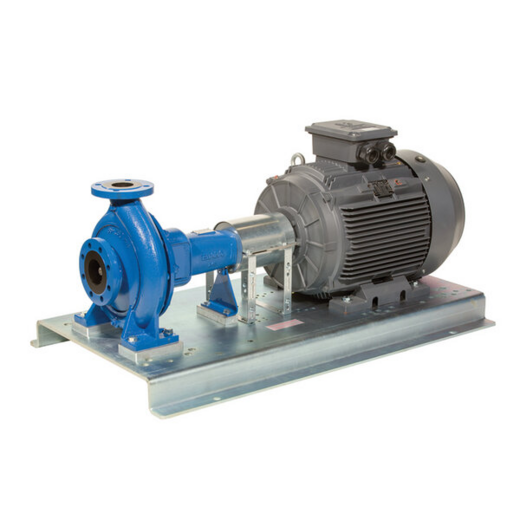

SERIE GS

Bombas normalizadas EN 733

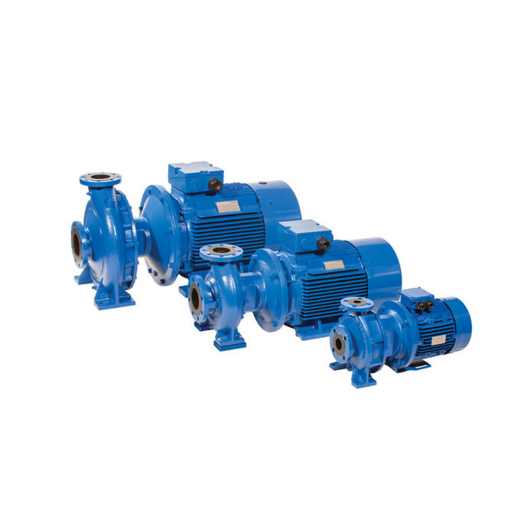

SERIE GSD

Bombas normalizadas EN 733

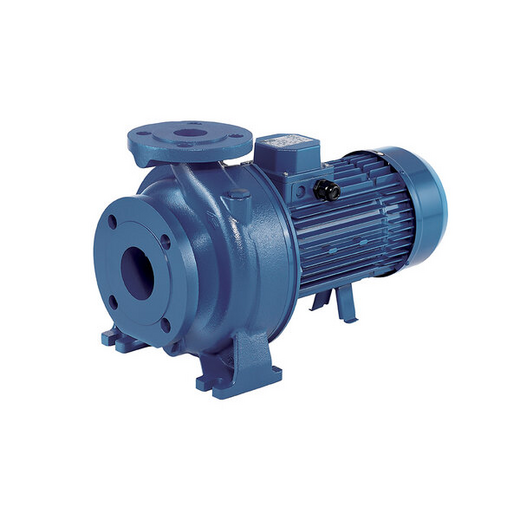

MD

Bombas normalizadas EN 733

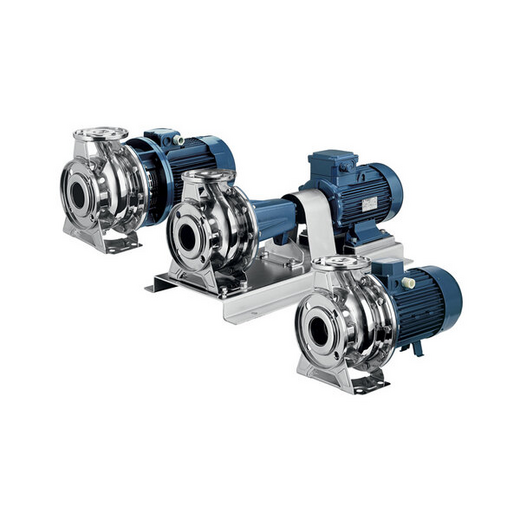

SERIE 3(L)(4)
