LPC - LPCD

Electrobombas In-line

  • Construcción robusta
  • Silenciosa
Contacto

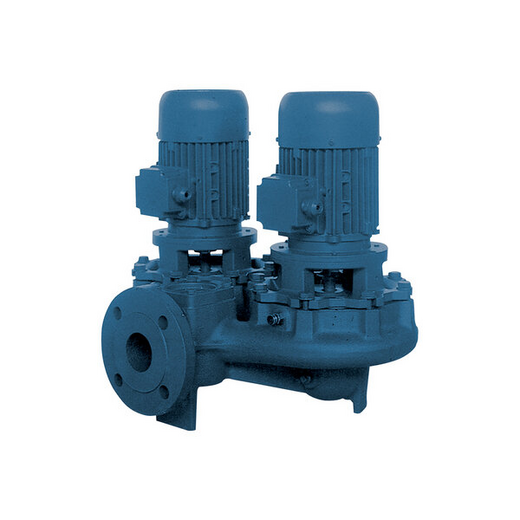

La bomba centrífuga In-line con sistema hidráulico en hierro fundido está disponible en versión simple o doble y con motores de 2 ó 4 polos.
Las electrobombas LPC(4) y LPCD(4) son versátiles y silenciosas, caracterizadas por una estructura robusta.
Para obtener más información técnica, consulte el Databook.

• Manipulación de líquidos en sistemas de circulación, de calefacción y de aire acondicionado domésticos e industriales
• Manipulación de agua caliente y líquidos a baja presión en general
• Sistemas de refrigeración y aire acondicionado
The 3D models are indicative and may not perfectly correspond to the real dimensions of the product. For further information, consult the sales network/TCS

Documentación comercial

Documentación técnica

Planos 3D

¿Cómo se comprueba el sentido de giro de la bomba en línea?

El sentido de giro de la bomba en línea debe comprobarse cada vez que se realice una nueva instalación. Es aconsejable actuar de la manera siguiente:

1)incline la bomba sobre un lado o mantenerla suspendida de forma segura,
2)ponga en marcha la bomba unos momentos
3)compruebe el sentido de giro del rodete o el sentido de retroceso.

El sentido correcto de giro corresponde a la rotación a derechas.
Si no es así, invierta las fases del motor de la bomba.


¿A partir de qué potencia se utiliza la alimentación estrella-triángulo?

Recomendamos este tipo de arranque a partir de 7,5 kW, para limitar las corrientes de arranque muy elevadas.


¿Cuál es la correcta colocación e instalación de circuladoras electrónicas e las bombas en línea?

Consulte los pictogramas

Características técnicas

Datos técnicos Caudal De 3 a 220 m³/h
Altura manométrica De 10,7 m a 67,5 m
Presión máx. de trabajo 6 bar para LPC 32-100/40-100
10 bar para el resto de la gama
Temperatura máx. Del líquido -10 °C ÷ +50 °C para LPC 32-100
-10 °C ÷ +110 °C
MEI > 0,4
Polos 2 y 4
Clase de aislamiento F
Grado de protección IP55
Tensión Trifásico 3~230/400 V ±10 % hasta 4 kW
Trifásico 3~400 V/690 V ±10 % a partir de 7,5 kW
Materiales Cuerpo bomba Hierro fundido
Impulsor Hierro fundido
Eje Acero inoxidable AISI 420 (EN 1.4021)
Junta mecánica Carbón/Carburo de Silicio/EPDM
Soporte motor Hierro fundido
